磁選機結構

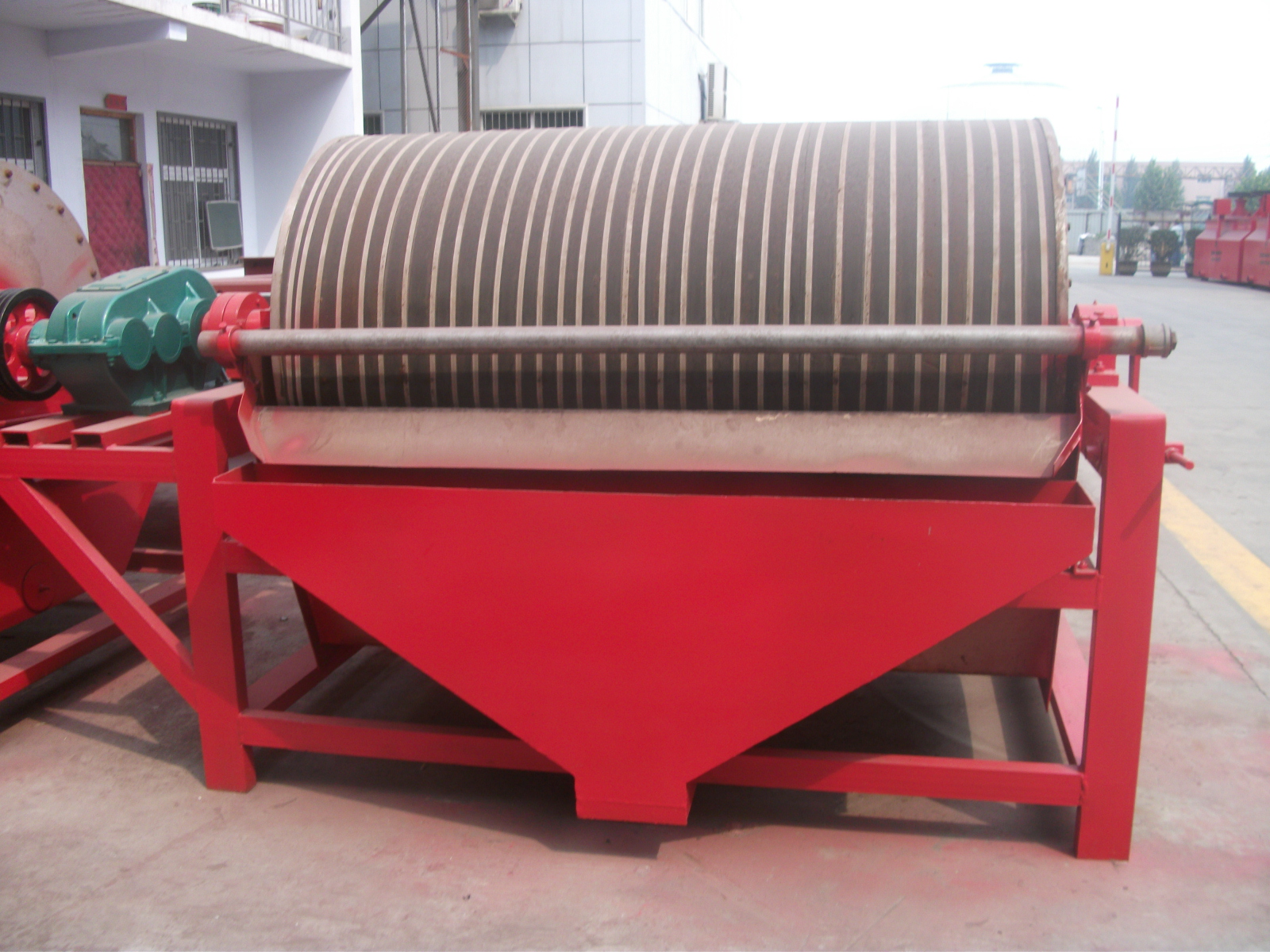

筒式磁選機主要由圓筒、輥筒、刷輥、磁系、槽體、傳動部分6部分組成。
WD系列電磁高梯度磁選機整套裝置由磁分離機(主機)、線圈冷卻系統、整流電源、氣動控制系統和整機電控制系統五大部分組成。
主機包括磁體(線圈、外包鐵軛)，裝有磁介質和支撐結構的分選箱，料流分配系統。
線圈冷卻系統包括冷卻水分配管、內冷卻和外冷卻管路系統和熱交換器等。
整流電源包括干式整流變壓器和可控硅整流柜。
氣控系統包括氣控閥、氣控柜和空壓機等。
控制系統包括手動和自動操作控制系統，冷卻系統的過壓、失壓和過熱保護裝置，外圍設備聯鎖操作和故障報警及自動停機系統。圓筒由2-3mm不銹鋼板卷焊成筒，端蓋為鑄鋁件或工件，用不銹鋼螺釘和筒相連。電機通過減速機或直接用無極調速電機，帶動圓筒、磁輥和刷輥作回轉運動。磁系為開放式磁系，裝在圓筒內和裸露的全磁。磁塊用不銹鋼螺栓裝在磁軛的底板上，磁軛的軸伸出筒外，軸端固定有拐臂。扳動拐臂可以調整磁系偏角，調整合適后可以用拉桿固定。槽體的工作區域用不銹鋼板制造，機架和槽體的其他部分用普通鋼材焊接。
適用范圍
磁選機是使用于再利用粉狀粒體中的除去鐵粉等，磁選機廣泛用于資源回收，木材業、礦業、窯業、化學、食品等其他工場，適用于粒度3mm以下的磁鐵礦、磁黃鐵礦、焙燒礦、鈦鐵礦等物料的濕式磁選，也用于煤、非金屬礦、建材等物料的除鐵作業，是產業界使用較廣泛的、通用性高的機種之一。
