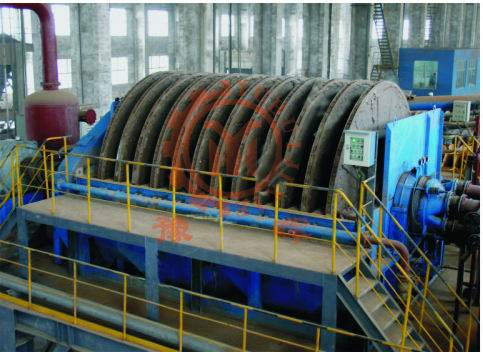

真空過濾機
真空過濾機簡介
真空過濾機是目前應用較廣泛的一種過濾脫水設備，主要用于銅、鐵、磷酸鹽、鉛和鋅的脫水。
真空過濾機特點
真空過濾機是以真空負壓為推動力實現固液分離的設備，在結構上，過濾區段沿水平長度方向布置，可以連續完成過濾、洗滌、吸干、濾布再生等作業。具有過濾效率高、生產能力大、洗滌效果好、濾餅水分低、操作靈活，維修費用低等優點。
筒型內濾真空過濾機的筒體內表面為其過濾面。礦漿給到筒體內部，由于重力作用，粗粒物料先于顆粒沉積于濾布上。形成間隙較大的粗顆粒層，隨著細顆粒物料的沉積，孔隙中會發生“架橋現象”，因而使得直徑小于孔道的顆粒也能被攔住，從而提高了過濾效果。在餅層過濾中，真正發揮分離作用的主要是濾餅層，而不是過濾介質。因此，筒型內濾式真空過濾機形成濾餅時除了依靠真空作用外，還可借助于物料沉降作用，在過濾易沉降的物料肘可獲得較高的生產能力。這對于過濾粗粒物料和磁性團聚現象特別嚴重的磁鐵礦尤為適宜。此外，該型過濾朵具有較大的濾布清洗區，濾餅卸除后可以有較長的清洗間以恢復濾布的透氣性。
真空過濾機技術參數：
真空過濾機是目前應用較廣泛的一種過濾脫水設備，主要用于銅、鐵、磷酸鹽、鉛和鋅的脫水。
真空過濾機特點
真空過濾機是以真空負壓為推動力實現固液分離的設備，在結構上，過濾區段沿水平長度方向布置，可以連續完成過濾、洗滌、吸干、濾布再生等作業。具有過濾效率高、生產能力大、洗滌效果好、濾餅水分低、操作靈活，維修費用低等優點。
筒型內濾真空過濾機的筒體內表面為其過濾面。礦漿給到筒體內部，由于重力作用，粗粒物料先于顆粒沉積于濾布上。形成間隙較大的粗顆粒層，隨著細顆粒物料的沉積，孔隙中會發生“架橋現象”，因而使得直徑小于孔道的顆粒也能被攔住，從而提高了過濾效果。在餅層過濾中，真正發揮分離作用的主要是濾餅層，而不是過濾介質。因此，筒型內濾式真空過濾機形成濾餅時除了依靠真空作用外，還可借助于物料沉降作用，在過濾易沉降的物料肘可獲得較高的生產能力。這對于過濾粗粒物料和磁性團聚現象特別嚴重的磁鐵礦尤為適宜。此外，該型過濾朵具有較大的濾布清洗區，濾餅卸除后可以有較長的清洗間以恢復濾布的透氣性。
真空過濾機技術參數：
|
型號 |
過濾面積 |
筒體 |
過濾形式 |
生產能力（浮選）（t/h） |
筒體轉速（r/min） |
配套電機 |
外形尺寸（長×寬×高） |
重量 |
||
|
直徑 |
長度 |
型號 |
功率 |
|||||||
|
GN–8 |
8 |
2956 |
1020 |
內 |
2.4–5 |
0.34–1.43 |
Y112M–6 |
2.2 |
3200×3176×3367 |
6.94 |
|
GN–12 |
12 |
2956 |
1370 |
內 |
3.5–7 |
0.34–1.43 |
Y112M–6 |
2.2 |
3200×3176×3367 |
7.0 |
|
GN–20 |
20 |
3670 |
1920 |
內 |
6–12 |
0.12–2.18 |
Y132M2–6 |
5.5 |
5120×3900×4050 |
12.7 |
|
GW–5 |
5 |
1750 |
970 |
外 |
0.5–1.5 |
0.13–0.49 |
Y90S–4 |
1.1 |
2975×2570×2092 |
3.9 |
|
GW–10 |
10 |
2000 |
1880 |
外 |
1.5–5.5 |
0.18–0.37 |
Y112M–6 |
2.2 |
4340×3400×2240 |
5 |
|
GW–12 |
12 |
2000 |
2000 |
外 |
4.8 |
0.10–0.60 |
Y112M–6 |
2.2 |
4110×2820×2450 |
5.6 |
|
GW–20 |
20 |
2000 |
2650 |
外 |
2–8 |
0.14–0.5 |
JD0–42–8/4 |
2.5/4 |
4480×4085×2890 |
10.6 |
產量根據不同物料、進料粒度等因素其結果將有所不同。
注：產品性能在不斷改進中,參數如有更改,恕不另行通知。
欄中數據，僅供選型所用，詳細圖紙請來電索取�？蔀橛脩籼峁┓菢�(biāo)設計或?qū)Ｓ屑夹g(shù)。
注：產品性能在不斷改進中,參數如有更改,恕不另行通知。
欄中數據，僅供選型所用，詳細圖紙請來電索取�？蔀橛脩籼峁┓菢�(biāo)設計或?qū)Ｓ屑夹g(shù)。
