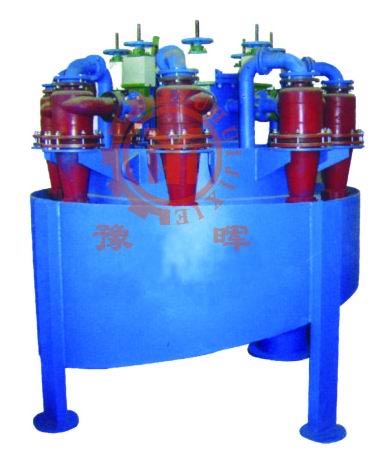

水力旋流器
水力旋流器結構組成：
水力旋流器由上部一個中空的圓柱體，下部一個與圓柱體相通的倒椎體，二者組成水力旋流器的工作筒體。除此，水力旋流器還有給礦管，溢流管，溢流導管和沉砂口。
水力旋流器工作原理：
水力旋流器用砂泵（或高差）以一定壓力（一般是0.5～2.5公斤/厘米）和流速（約5～12米/秒）將礦漿沿切線方向旋入圓筒，然后礦漿便以很快的速度沿筒壁旋轉而產生離心力。通過離心力和重力的作用下，將較粗、較重的礦粒拋出。 水靠壓力或重力由構筑物（或金屬管）上部沿切線進入，在離心力作用下，粗重顆粒物質被拋向器壁并旋轉向下和形成的濃液一起排出。較小的顆粒物質旋轉到一定程度后隨二次上旋渦流排出。
水力旋流器在選礦工業中主要用于分級、分選、濃縮和脫泥。當水力旋流器用作分級設備時，主要用來與磨機組成磨礦分級系統；用作脫泥設備時，可用于重選廠脫泥；用作濃縮脫水設備時，可用來將選礦尾礦濃縮后送去充填地下采礦坑道。
水力旋流器特點：水力旋流器無運動部件，構造簡單；單位容積的生產能力較大，占面積��；分級效率高（可達80%～90%），分級粒度細；造價低，材料消耗少。
水力旋流器技術參數：
類 型
型號與規格
直徑
錐角 (度)
旋流器
FX-125
125
20
20-50
3.1-6.1
14,18,25,35
25×10
15,25
260×320×646
57
FX-150
150
20
35-75
7.5-15
20,40,32,25
22×22
32,24,16
570×426×1123
128
FX-250
250
20
40-100
10-39
26,34,50,69
50×20
20,25,35
852×516×1273
205
FX-300
300
20
45-105
37-43
65,75
47×60
35,40
852×525×1940
287
FX-350
350
20
50-110
74-90
115,105,95
80×65
80,70,60
955×680×2299
430
FX-500
500
20
60-120
170-220
180,160,140
110×120
110,90,70
1090×811×2835
718
產量根據不同物料、進料粒度等因素其結果將有所不同。
注：產品性能在不斷改進中,參數如有更改,恕不另行通知
